產品概述
電磁脈沖閥專為除塵設備的應用而設計，具有高流量、長壽命、瞬間開關的閥門，由電磁先導控制其開通和關閉，由于先進的設計，使閥門具有良好的流體性，采用頂級丁晴橡膠膜片，故而具有壓力損失低，多年研發經驗使得產品更加成熟，保證了電磁脈沖閥得到脈沖電信號時快速開啟和完成脈沖后的迅速關閉。
高純度鋁合金壓鑄閥體，頂級特殊夾物組成的電磁脈沖閥膜片，使得膜片具有極高的拉伸強度、抗老化性和較低的磨損量，使得電磁脈沖閥噴吹壽命高于100萬次或三至五年使用不損壞。
電磁脈沖閥線圈采用高于國標級絕緣注射在防護等級為}P65全灌封，全銅漆包線，圈數高于O標準，保證電磁脈沖閥600萬次通電吸合不損壞，電磁線圈可以在脈沖閥芯上360“旋轉，接線盒可以4x90°旋轉安裝，可防止暴露在露天時雨水進入，極大方便了不同角度安裝。
產品介紹
DMF-Y型電磁脈沖閥直接安裝在分氣箱(氣包)上，稱為淹沒式(也稱嵌入式)低壓閥，輸出口通過連接管延伸至分氣箱與除塵器噴吹管相連，具有流通性好，壓力損失小，能在氣源壓力較低的場合提供理想的清灰脈沖氣流，適用于各種過濾單元的清灰。
使用技術指標
| 工作壓力Operating pressure | 0.2~0.6MPa |
| 工作介質Working medium | 清潔空氣Clean air |
| 電壓Voltage | DC24V AC110V AC220V(士10%) |
| 電流Current | 1A 0.46A 0.23A |
| 溫度等級Temperature level | 1.常溫-25℃~80℃(-13℉~176℉) 2.高溫-25℃~23℃(-13℉~446℉) |
| 空氣相對濕度Relative humidity of air | 空氣的相對濕度≤85% |
| 防護等級Degree of protection | IP65 |
| 膜片壽命Diaphragm life | 高于100萬次，或3-5年 |
備注：1.電磁脈沖閥均可裝消音器。 2.電磁脈沖閥可選配有認證的防爆線圈。
材質說明
| 閥體Body | ADC12鋁合金 ADC12 aluminum alloy |
| 卡簧Clamp spring | 304不銹鋼 304stainless steel |
| 先導組件Pilot component | 430FR不銹鋼等材料 430FR stainless steel,etc |
| 膜片Diaphragm | 丁睛橡膠/氟橡膠Nitrite rubber/fluororubber(high-temperature valve) |
| 彈簧Spring | 304不銹鋼 304 stainless steel |
| 緊固體Fastener | 302不銹鋼 302 stainless steel |
膜片采用頂級成品膜片，質量與進口媲美，超強的拉伸性，每片膜片都經過嚴格檢測后方可進入裝配線、裝配后每一個成品閥進行檢測，各項指標全部合格方可出廠。

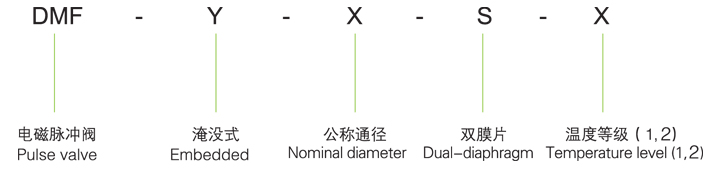

型號含義

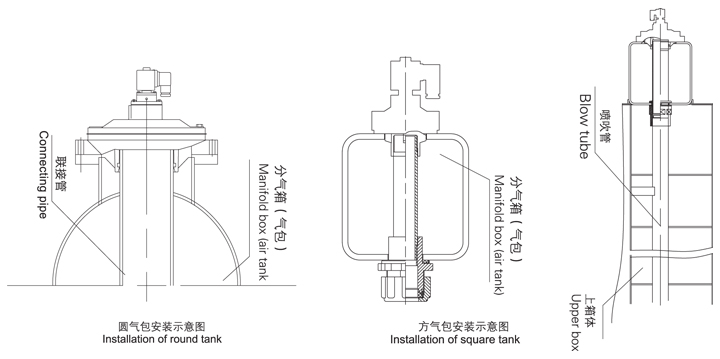

安裝示意圖

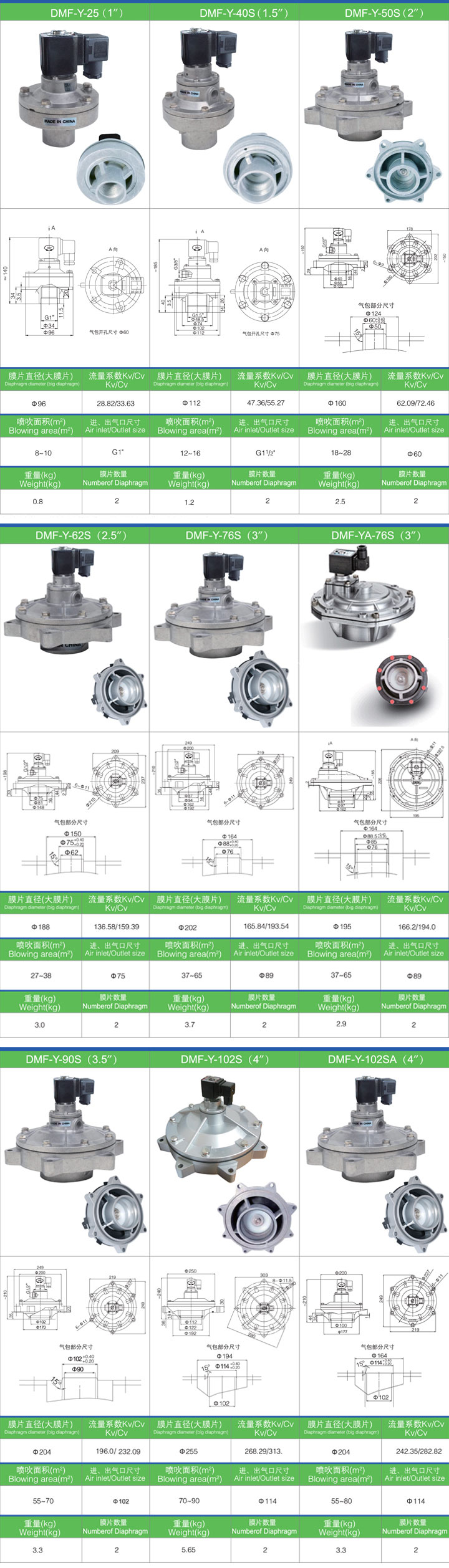

規格尺寸
安裝方法提示
1、電磁脈沖閥的噴吹氣源由氣箱(氣包)提供，分氣箱有方形和圓形二種，圓形分氣箱耐壓力效果較好，使用淹沒式電磁脈沖閥時，方形分氣箱安裝比較方便。
2、分氣箱的截面積和長度決定儲氣容積，其容積應滿足該組脈沖閥每次噴吹后，箱內剩余壓力不低于噴吹前壓力的50%，進氣管內徑?jīng)Q定向分氣箱充氣速度，其速度應滿足該組脈沖閥每次噴吹后10s內使箱內氣體恢復至噴吹前壓力。
3、脈沖閥應安裝在分氣箱的上部或側面，安裝側面時脈沖閥輸入端中心不應低于分氣箱側面中心線以下，脈沖閥不可安裝在分氣箱底部，同時脈沖閥輸出端應安裝處于水平或向下位置，不可安裝向上位置。
4、噴吹管的噴吹孔應小于18左右，開孔為:8-32mm(遠小近大)，噴吹管離布袋口200-400為宜。
電磁脈沖閥常見問題
|
使用階段 Stage of use |
故障現象 Fault |
原因分析 Cause analysis |
排除方法 Eliminating method |
|
安裝調試中 Installation and Commissioning |
所有閥無法打開，但先導部分 有動作 Not all the valves can be opened,but the pilot part is running |
檢查氣包壓力是否過低 Check whether the air tank pressure is too low |
排查漏氣 Check and prevent air leakage |
|
某些閥不工作，其他閥正常 Some valves cannot run while others can |
檢查閥的線路連接及線圈 Check the line connections and sole-noids of the valves |
更換配件 Replace relevant parts |
|
|
所有閥無法關閉，有漏氣， 氣包壓力無法建立 Not all the valves can be closed;there is air leakage; the air tank pressure cannot be established |
閥的進氣口與噴吹口相反安裝 The air inlets and air outlets of the valves are reversely Installed |
重新安裝 Install the valves again |
|
|
某些閥無法關閉，有漏氣 Some valves cannot be closed, there is air leakage |
有雜質吸附在膜片上，動鐵芯有卡死現象 There are foreign matters on the diaphragms; the armatures are seized |
清潔膜片，檢查膜片是否完整， 檢查動鐵芯及氣塞 Clean the diaphragms and check whether they are complete; check the armatures and the air plugs |
|
|
使用過程中 Use |
閥關閉緩慢 Valve closing is slow |
膜片節流孔受堵 The diaphragm orifices are blocked |
疏通膜片節流孔 Unblock them |
|
某些閥漏氣，膜片關不死， 閥常開 Some valves leak, they often open,their diaphragms cannot be closed com-pletely |
有雜質吸附在膜片上，先導損壞，動鐵芯有卡死現象 There are foreign matters on the diaphragms; the pilot parts are dam-aged; the armatures are seized |
清潔膜片，檢查膜片是否完整， 檢查動鐵芯及塞等，及時更換配件 Clean the diaphragms and check whether they are complete; check the armatures and the air plugs; replace relevant parts promptly |
|
|
線圈發熱，燒毀 There is solenoid heating or burning |
長時間通電 The valves have been powered on for a very long time |
檢查控制系統的工作狀況 Cheak the operating status of the control system |
|
|
有電壓，但閥不動作 There is voltage but the valves cannot run |
膜片損壞或節流孔受堵 Diaphragm is damaged, pilot opening is blocked |
及時更換配件 Replace relevant parts promptly |
|
|
環境溫度低，閥有漏氣或無法打開 The ambient temperature is low; the valves leak or cannot be opened |
環境溫度過低，閥內有結冰現象 Ambient air temperature too low valve intelnal frozen |
注意保溫 Keep a properly high temperature |
